TRABALHO FINAL-PORMENOR

TRABALHO FINAL-PORMENOR


IMAGEM CRIADA EM PHOTOSHOP EM PNG/JPEG:
https://drive.google.com/open?id=1mqUQ8mAfFfbQnCSHyrQE7gO4qQ0vzk-M

IMAGEM CRIADA EM AUTOCAD EM PDF:
https://drive.google.com/open?id=16d3QwX8GCZh3nlVHT_eRUmq5ZErbHSlD



A PARTE DO TRABALHO FEITO NO PHOTOSHOP:
https://drive.google.com/open?id=1u-etxa_2rExnmG8L4JbJftjjmGjIjgcI

A PARTE DO TRABALHO FEITO NO AUTOCAD:
https://drive.google.com/open?id=17EQLMK4PcbKDZR96KIOuanX-KX-rX84i

ENTREGA SEXTA-FEIRA DIA 22/11/2019

https://drive.google.com/open?id=1n5XVOdk9Fwn_ArWySydiOD2SiKSYDUcp

https://drive.google.com/open?id=1Y0uAlAA57zt2b3VEIav7mdULgdkCy1Vp


Olá boa noite professor. Estão dois dos pdf's apenas, ia ter o terceiro mas infelizmente não foi possivel, visto que o meu computador bloqueou quase no fim da finalização do trabalho e quando o voltei a abrir estava só a metade. Também no consegui ter tempo de tirar print-screen, porque isso ía implicar bastante tempo, visto que não guarda logo diretamente.
Um dos pdf's tem a legenda mal, devido ao incidente do bloqueio do computador, mas o que era suposto lá estar era, painel nº "5" em vez de nº "3", "Corte da Casa-de-banho" em vez de alçado e escala "1/20" em vez de "1/100".
Peço imensa desculpa por este incidente.
Obrigada.
Joana Nogeuira, 20171122.

PS: No que estava no model, sempre cliquei em "save", mas pelos vistos o AutoCad não o fez.

https://drive.google.com/open?id=1kEFO6dh3i5msQKbLeZ1CiaT39PdUpRqS

ENTREGA SEXTA-FEIRA 8/11/2019

PROCESSO DO TRABALHO (PARTE)

TRABALHO FINAL

https://drive.google.com/open?id=1BvIrKwA4u_Sn7253hokTiWKRF5TL1A90
https://drive.google.com/open?id=1EpnLRIxJr2_UtlySjp6AM3xpMlM9dAi9
https://drive.google.com/open?id=1bQvXDVAJYPGQmj2scYrg75gF3OTShhL6

TRABALHO EM DWG:
https://drive.google.com/open?id=1kEFO6dh3i5msQKbLeZ1CiaT39PdUpRqS

Planta

Aula 2

Continuação e finalização do exercício das pirâmides.





Procedimento:

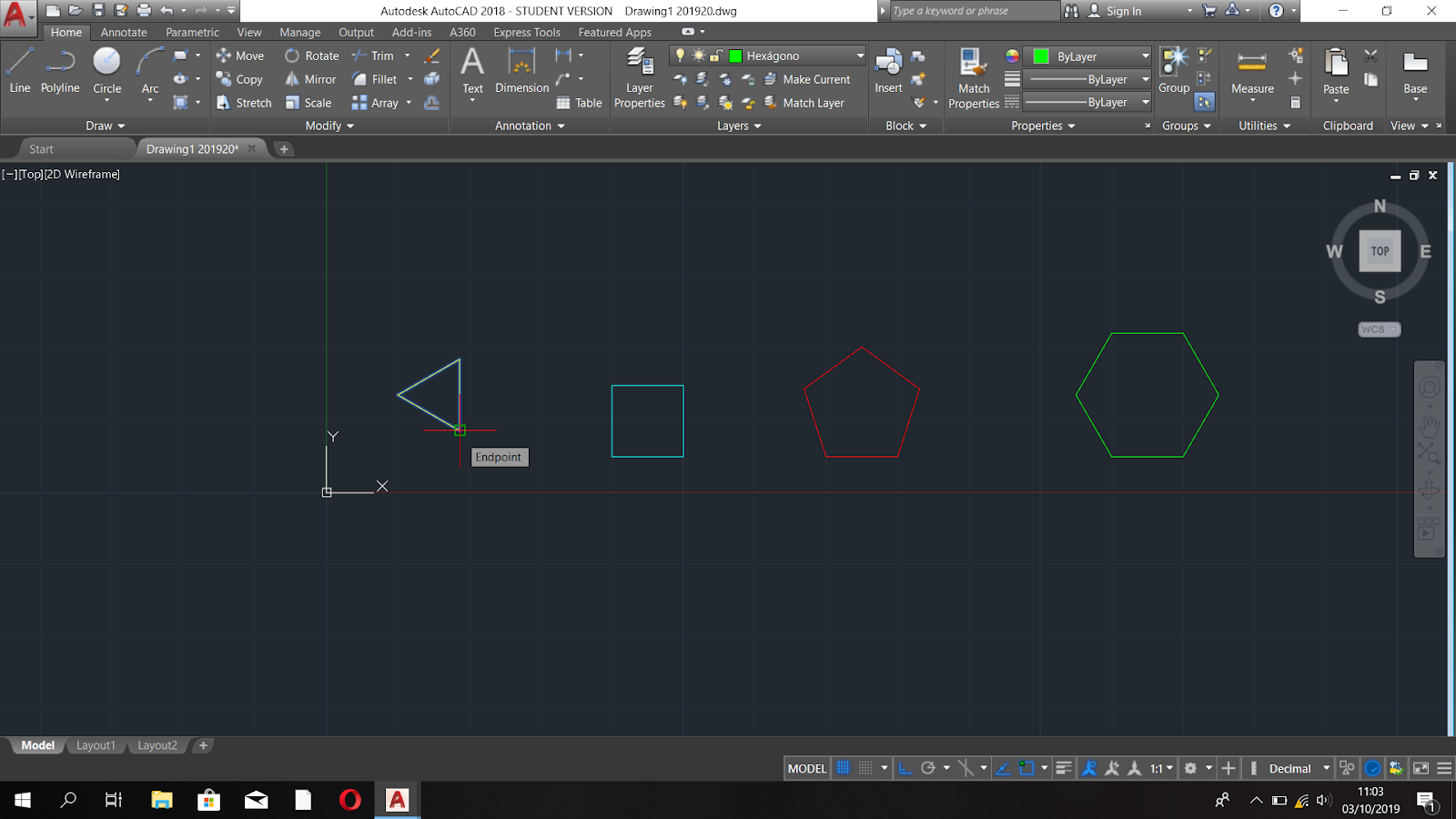

1) Comando POLILINE. Fazer Triângulo no ponto 5,5 (em que a virgula a é uma separação entre a abcissa e a ordenada.) e seguidamente para o outro ponto criando uma reta, @ 10 (medida da reta) < 0º (ângulo da reta). Para as outras duas retas que fazem o resto do triângulo, passar pelo mesmo processo, mas com os ângulos, respetivamente, 120º e 240º (120º+120º).



2) Fazer quadrado, fazendo o mesmo procedimento do triângulo, mas com os ângulos, respetivamente, 0º, 90º, 180º e 270º. Com o pentágono, os ângulos são, respetivamente, 0º, 72º, 144º(72º+72º), 216º(144º+72º) e 288º(144º+72º). E finalmente, com o hexágono, os ângulos 0º, 60º, 120º(60º+60º), 180º(120º+60º), 240º(180º+60º) e 300º(240º+60º).

3) Comando ZOOM Extended.

4) Comando LAYER.

5) Comando LAYER.

6) Comando ROTATE.

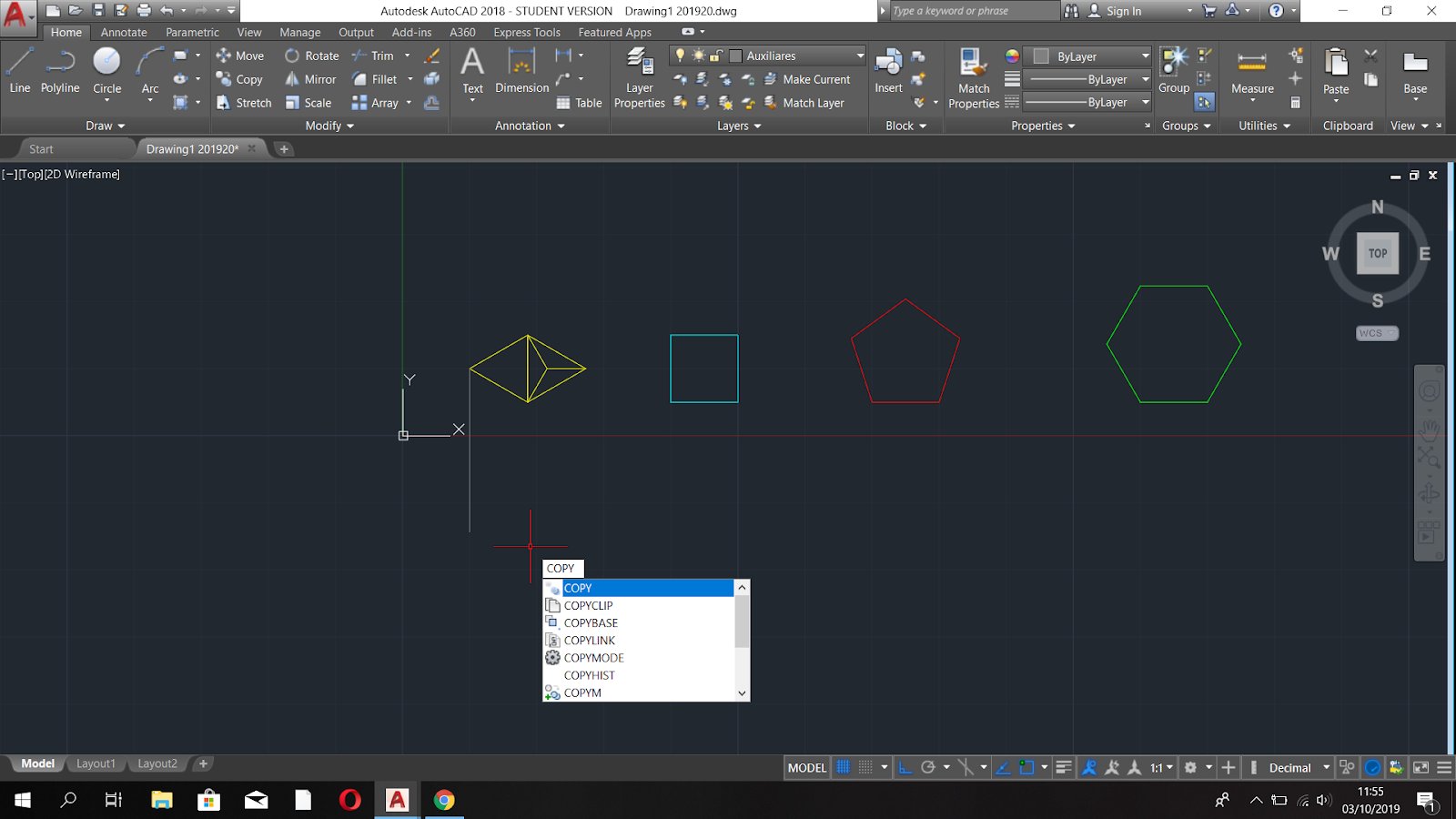

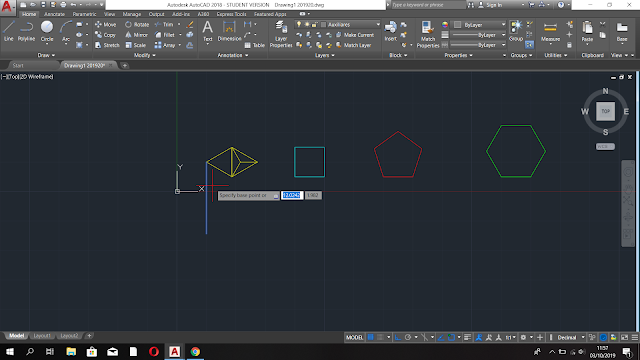

7) Comando COPY.

7) Comando MIRROR.

8) Comando MOVE.

9) Criação das arestas na projeção vertical da pirâmide triângular com a utilização do comando LINE e do comando TRIM.

10) Criação da layer AUXILIARES, com a utilização do comando LAYER.

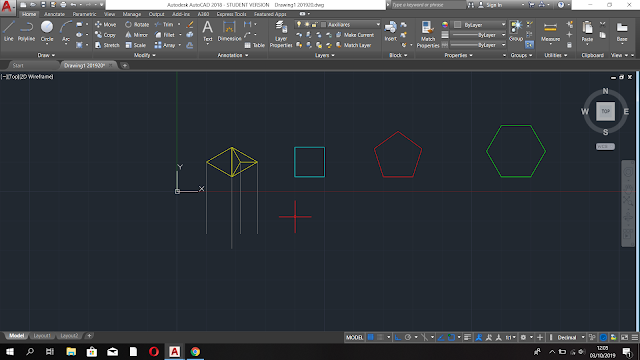

11) Criação de linhas auxiliares, com a utilização do comando LINE e do comando COPY.

12) Criação da linha das projeções horizontais de cada sólido geométrico, com o comando LINE e o comando BREAK. Em vez de se utilizar o comando TRIM para cortar o excesso de reta nas linhas auxiliares, clicou-se em cima da linha e mexeu-se para cima até à linha limite, que era a linha mais atualmente criada. Depois de utilizada o comando BREAK, fez-se o mesmo processo, mas opostamente. Em vez de tirar o excesso, acrescentou-se linha.

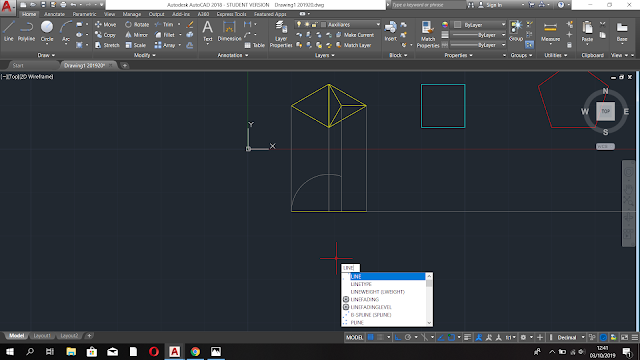

13) Comando CHPROP (para a layer TRIÂNGULO). Criação da circunferência do rebatimento do vértice mais alto da pirâmide, com a utilização do comando CIRCLE e do comando TRIM.

14) Criação da projeção horizontal da pirâmide triâgular, com a utilização do comando LINE e do comando CHPROP (para a layer TRIÂNGULO)

15) Comando TEXT. Comando LAYER para criar a layer TEXTO. Comando CHPROP (para a layer TEXTO). Comando COPY, para criar mais letras em caixas de texto (para serem mudadas para outras letras para cada vértice do sólido.). Comando MOVE, para deslocar as letras para cada um dos vértices.

16) Finalização do resto dos sólidos, passando pelo mesmo processo. Tirar a medida das alturas das pirâmides, utilizando o comando DIMLINEAR.
